Như đã biết khi triển khai một công trình xây dựng,đặc biệt là công trình dân dụng, nhà phố, biệt thự hay nhà xưởng quy mô lớn, việc chuẩn bị đầy đủ hồ sơ thiết kế thi công là điều kiện cần thiết đầu tiên. Đây không chỉ là bộ tài liệu hướng dẫn thi công chi tiết, mà còn là căn cứ pháp lý, kỹ thuật và tài chính quan trọng trong toàn bộ quá trình xây dựng được diễn ra suôn sẻ.
Theo quy định tại Nghị định 15/2021/NĐ-CP,cũng như thực tiễn triển khai tại các đơn vị tư vấn xây dựng như một bộ hồ sơ thiết kế thi công đầy đủ sẽ bao gồm 6 đến 8 phần hôm nay keyen sẽ viết dưới đây:
1. Thuyết minh thiết kế và bản tính kỹ thuật
Đây là phần mở đầu mang tính giải thích hồ sơ. Trong đó, các kiến trúc sư và kỹ sư sẽ trình bày rõ ý tưởng thiết kế, phương án bố trí không gian, lựa chọn kết cấu, vật liệu sử dụng và các giải pháp kỹ thuật tổng thể cho toàn bộ công trình.
Nội dung thường có trong thuyết minh bao gồm:Giới thiệu công trình,căn cứ thiết kế (quy chuẩn, tiêu chuẩn, văn bản pháp lý), mô tả mặt bằng, chiều cao, công năng từng khu vực, cùng với bảng tính tải trọng, kết cấu, chống thấm, thông gió, cấp thoát nước…
Phần bản tính đi kèm đóng vai trò minh chứng cho lựa chọn kỹ thuật, đảm bảo rằng mọi phương án đều có cơ sở khoa học và tuân thủ tiêu chuẩn xây dựng Việt Nam.
2. Bản vẽ thiết kế thi công chi tiết
Đây là phần quan trọng nhất trong hồ sơ đóng vai trò hướng đẫn thi công trực tiếp ngoài công trường.Bộ bản vẽ này thường được chia thành nhiều nhóm:
-

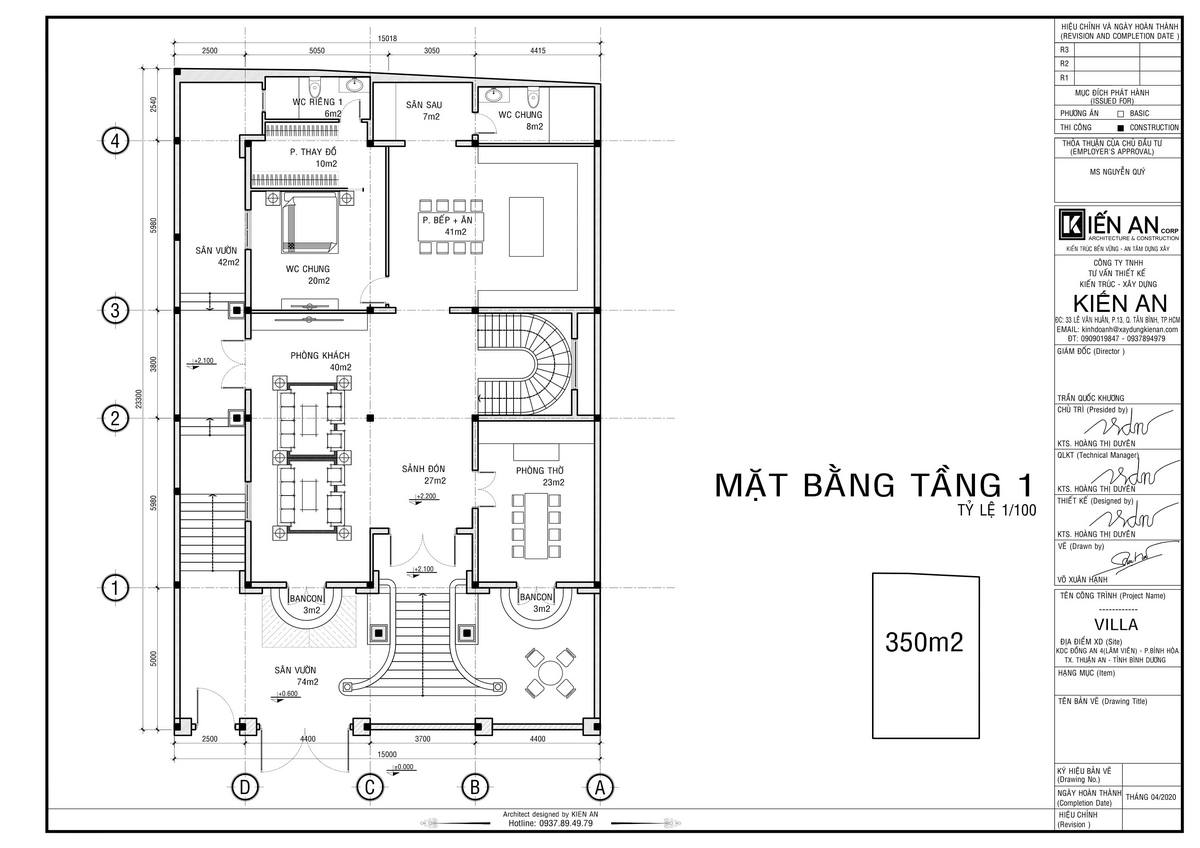

Kiến trúc: Mặt bằng các tầng,mặt đứng,mặt cắt,chi tiết cửa,trần, sàn, mái…
-
Kết cấu: Móng, cột, dầm, sàn, lanh tô, cầu thang… với chi tiết cốt thép, liên kết
-
Hệ thống kỹ thuật:Bao gồm cấp thoát nước, điện chiếu sáng, điện ổ cắm, internet, điều hòa, PCCC, chống sét nếu có
-
Bản vẽ phối cảnh (3D):Thường đi kèm để chủ đầu tư dễ hình dung tổng thể thẩm mỹ
Tùy theo quy mô công trình thực tế, số lượng bản vẽ có thể từ vài chục đến hàng trăm tờ,và bắt buộc phải được đóng dấu pháp lý của đơn vị thiết kế. Bộ bản vẽ càng chi tiết, càng giúp thi công chính xác, hạn chế rủi ro và tiết kiệm thời gian xử lý tình huống phát sinh.
3. Báo cáo khảo sát địa hình,địa chất

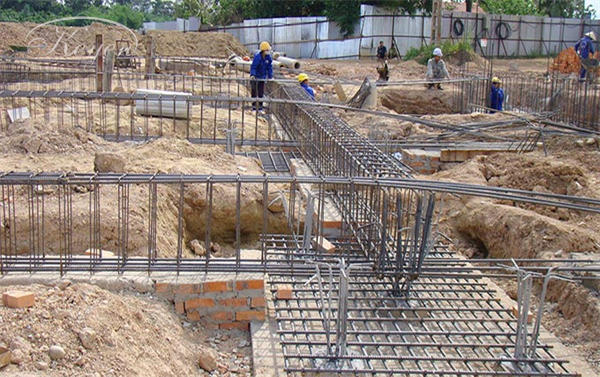

Dù là nhà dân,nhà lớn ,biệt thự hay công trình lớn,phần khảo sát hiện trạng luôn cần thiết. Các tài liệu này gồm: bản vẽ hiện trạng mặt bằng (nếu xây trên đất đã có công trình cũ), sơ đồ cao độ địa hình, kết quả khoan địa chất, thí nghiệm mẫu đất, mực nước ngầm…
Các thông tin từ khảo sát sẽ ảnh hưởng trực tiếp đến phương án móng (móng đơn, băng, cọc…), chiều sâu chôn móng, giải pháp thoát nước ngầm hoặc chống lún. Một hồ sơ thiết kế không thể hoàn chỉnh nếu thiếu cơ sở địa chất đáng tin cậy.
4. Dự toán xây dựng công trình
Phần dự toán giúp chủ đầu tư biết trước được tổng chi phí cần chuẩn bị. Nội dung bao gồm: tiên lượng khối lượng từng hạng mục (đào đất, đổ bê tông, xây, tô, lắp đặt thiết bị…),đơn giá vật tư–nhân công–máy thi công theo thị trường, tổng hợp chi theo từng giai đoạn.
Dự toán cũng là tài liệu để dùng trong việc mời thầu hoặc lựa chọn nhà thầu. Đồng thời,trong quá trình thi công, bảng dự toán sẽ là cơ sở kiểm soát chi phí và xử lý các phát sinh nếu có.
5. Chỉ dẫn kỹ thuật thi công
Đây là phần hướng dẫn chi tiết quy trình thi công, tiêu chuẩn nghiệm thu từng công đoạn, chỉ rõ yêu cầu về vật liệu, phương pháp thi công đúng chuẩn, mức sai số cho phép và biện pháp xử lý tình huống.
Chẳng hạn như:Sàn bê tông phải được bảo dưỡng tối thiểu 7 ngày, không thi công trong điều kiện gió cấp 6 trở lên”, hoặc “Ống thoát nước PVC phải chôn cách mặt đất ít nhất 30cm, có lớp cát đệm và lưới bảo vệ khi đi dưới sàn.
Chỉ dẫn kỹ thuật là tài liệu không thể thiếu để đảm bảo đội thi công làm đúng kỹ thuật, và để bên giám sát tư vấn kiểm tra, đánh giá chất lượng công trình.
6. Quy trình bảo trì công trình (nếu có)
Đối với các công trình lớn hoặc công trình công cộng, việc thiết kế kèm theo quy trình bảo trì là quy định bắt buộc. Tài liệu này sẽ mô tả tần suất kiểm tra, bảo trì định kỳ cho các hệ thống như: chống thấm mái, đường ống kỹ thuật, hệ thống điện, PCCC…
Dù không bắt buộc với nhà dân, nhưng nếu có tài liệu này thì sẽ rất hữu ích cho chủ nhà trong việc vận hành, sửa chữa sau khi bàn giao công trình.
7. Danh mục vật tư vật liệu thiết bị kỹ thuật
Đây là phần mà nhiều chủ đầu tư đặc biệt quan tâm. Tài liệu này sẽ liệt kê cụ thể tất cả các loại vật tư sử dụng trong công trình: loại xi măng, thép, gạch, ống nước, dây điện, thiết bị vệ sinh, thiết bị chiếu sáng, thang máy, điều hòa…
Mỗi sản phẩm cần ghi rõ tên, mã sản phẩm, nhà sản xuất, thông số kỹ thuật, vị trí lắp đặt và số lượng. Danh mục này có thể tích hợp vào bản vẽ hoặc thuyết minh riêng, và là cơ sở để kiểm tra chất lượng khi thi công thực tế.
